Vibrations sensor med Arduino Uno.

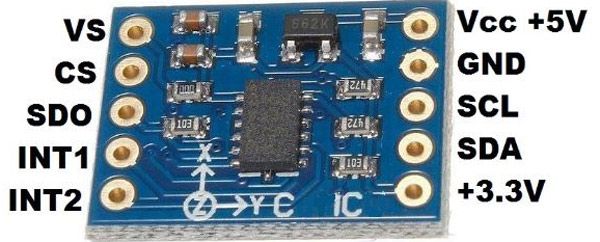

Sensoren er en ADXL345.

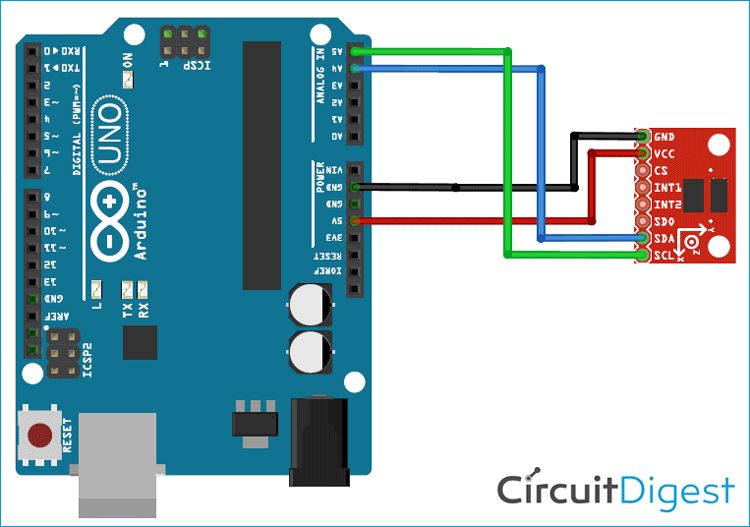

Forbindelsen til Arduino Uno'en.

Klik her for at downloade Windows programmet.

Klik her for at hente Arduino ino koden.

Klik her for at hente ADXL345 Arduino library'et.


Klik her for at hente en optagelse af vibrationer.

.

Kort beskrivelse.

MJP vibration programmet gør det muligt at optage vibrationer som registreres af ADXL345 chippen.

Kendskab til programmering af Arduino chip familien er nødvendig.
Har sat sensoren i en lille plastbox og brugt varmelim til at støbe den fast med, Y aksen er anvendt her (Z aksen har lidt dårligere specifikationer end X og Y), ydermere er der sat en magnet på boxen og en jernplade sat på gulvet for at forbedre forbindelsen til gulvet.
Mellem Arduinoen og sensoren er der brugt 2m skærmet kabel, denne sensor bruger 5v fra arduinoen, vær opmærksom på andre adxl345 versioner kræver 3,3 volt da de ikke har en spændingsregulator indbygget.

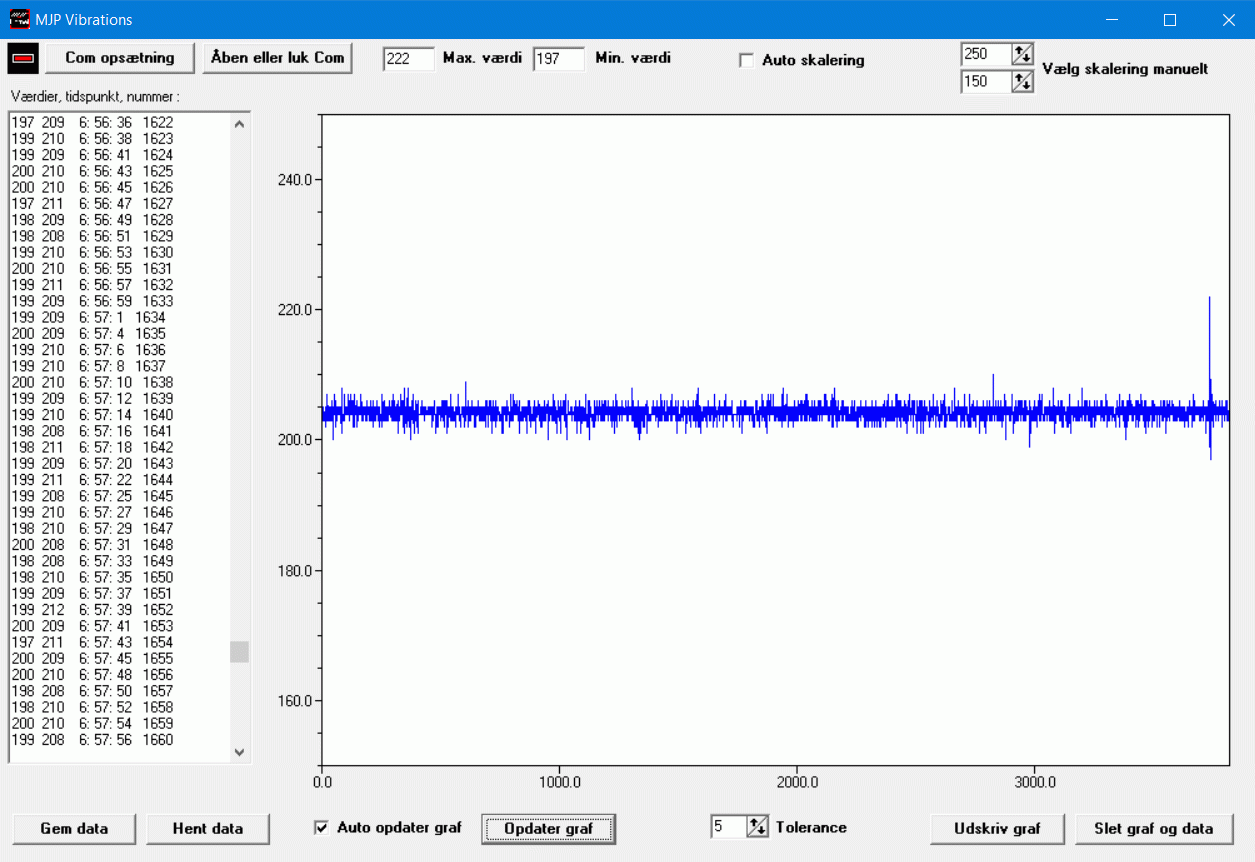

Eksempel på ca. 1 times optagelse med sensoren liggende inde i et hus på et støbt betongulv, spidsen der optræder henimod slutningen er en lastvogn der kører forbi på en hullet grusvej ca. ti meter fra sensorens position, ikke nogen vibration man kunne mærke i gulvet, men sensoren registrerede den tydeligt.
Resten af udslagene er mest sandsynligt grundstøj fra sensoren, svært at vide når man ikke kan være sikker på at gulvet er 100% stille som udgangspunkt.
